КЦ1-200, 250, 300, 400, 500

Редукторы коническо-цилиндрические двухступенчатые типа КЦ1-200, 250, 300, 400, 500 предназначены для использования в изделиях подъемно-транспортного оборудования. Вращение валов в любую сторону, ГОСТ 15150.

Условия применения:
- нагрузка постоянная или переменная, одного направления и реверсивная;
- работа постоянная с периодическими остановками;
- вращение валов в любую сторону

Габаритные и присоединительные размеры:

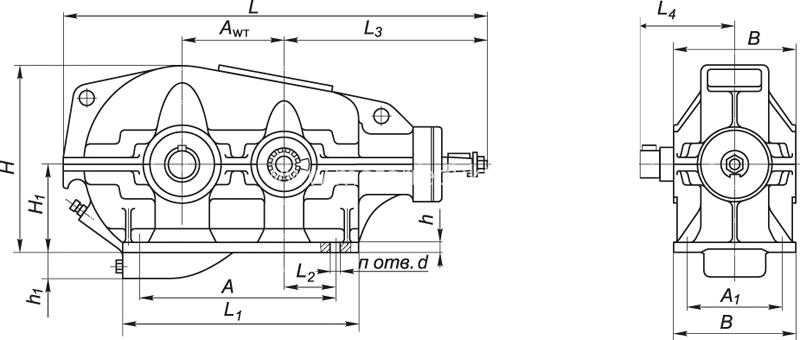

Габаритные и присоединительные размеры двухступенчатых коническо-цилиндрических редукторов КЦ1.

Типоразмер	Awт	A	A1	B	H	H1	h	h1	L	L1	L2	L3	L4	d
КЦ1-200	200	375	250	300	435	225	20	-	900	480	85	460	247	17
КЦ1-250	250	480	325	375	515	265	25	-	1170	600	120	625	320	22
КЦ1-300	300	545	350	450	607	315	25	-	1275	680	120	625	385	22
КЦ1-400	400	810	450	526	705	320	35	95	1705	930	212	848	452	26
КЦ1-500	500	990	550	630	877	400	40	100	2085	1160	250	1030	544	33

Технические характеристики:

Наименование технических характеристик	Типоразмер редуктора
Наименование технических характеристик	КЦ1-200	КЦ1-250	КЦ1-300	КЦ1-400	КЦ1-500
Допускаемая консольная нагрузка на тихоходном валу, Н	5100	7000	12000	18000	25000
Номинальный крутящий момент на выходном валу, Н.м	520	1200	2100	5300	9000
КПД	0,94
Масса, кг	186	391	474	980	1740
